Описание
Полифениленсульфид ненаполненный ударопрочный Т‑клид ПФС НП-УП предназначен для производства изделий общего, конструкционного и электротехнического, медицинского назначения методом литья под давлением.
Применяется взамен прессматериалов, полиарилатов, полифениленоксида, поликарбоната, алифатических полиамидов, полибутилентерефталата.
Характеристики марки
Полифениленсульфид ненаполненный – полукристаллический термопласт без наполнителя, характеризующийся следующим:
- повышенной физико-механической прочностью;
- широким диапазоном рабочих температур: от минус 196 °C до плюс 160 °C;
- химической стойкостью;
- негорючестью;
- гидрофобностью.
Перерабатывается литьем под давлением.
Изготавливается по ТУ 20.16.59-043-66772402-2025.

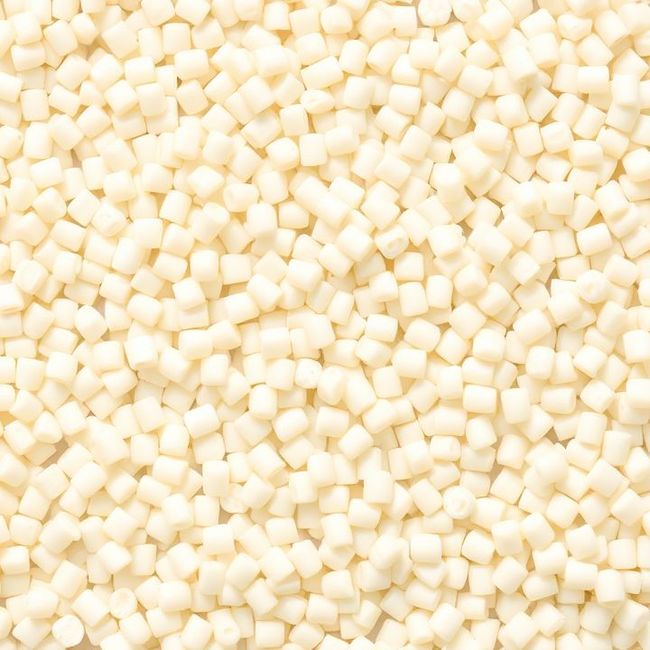

Поставляется в гранулах для литья под давлением размером 1-8 мм.
Упаковка в многослойные бумажные мешки с полиэтиленовым вкладышем.
Тарное место 25 кг.
Свойства Т‑клид ПФС НП-УП
| Показатели качества | Т‑клид ПФС НП-УП |
| Плотность г/см3 | 1,24-1,32 |
| Предел текучести, МПа, не менее | 45 |
| Ударная вязкость по Шарпи образца с надрезом, кДж/м2, не менее | 20 |
| Показатель текучести расплава (320°С, 5 кгс), г/10 мин | 120-220 |
| Изгибающее напряжение при максимальной нагрузке, МПа, не менее | Не разрушается |
| Относительное удлинение при разрыве, %, не менее | 10 |
| Модуль упругости при растяжении, ГПа, не менее | 2,5 |
| Модуль упругости при изгибе, ГПа, не менее | 2,5 |
| Температура изгиба под нагрузкой 1,8 МПа, не менее | 100 |
| Температура плавления, °С, не менее | 270 |
| Водопоглощение за 24 часа, % | 0,01-0,03 |
| Стойкость к горению, категория | ПВ-0 |
| Твердость по Шору D, ед | 80 |
| Термостабильность (320 °С, 5 кг∙с), г/10 мин, минут, не менее | 15 |
| Технологическая усадка общая, % | 1,9 |
| Электрическая прочность, кВ/мм, не менее | 30 |
| Удельное объемное электрическое сопротивление, Ом∙см, не менее | 1016 |
По уровню свойств полифениленсульфид Т‑клид ПФС НП-УП не уступает мировым аналогам.
Изделия из полифениленсульфида стеклонаполненного марки Т‑клид ПФС НП-УП могут длительно эксплуатироваться при температурах от минус 70 °С до плюс 160 °С, кратковременно до плюс 200 °С.
