Описание
Полифениленсульфид минералонаполненный Т-клид ПФС М-50 является термопластичным конструкционным материалом, предназначенным для изготовления методом литья под давлением деталей конструкционного, электротехнического и общего назначений.
Характеризуется высокой прочностью, наиболее сбалансированными свойствами, электрическими свойствами.
Применяется взамен пресс материалов, полиарилатов, полифениленоксида, поликарбоната, алифатических полиамидов, полибутилентерефталата..
Описание марки
Полифениленсульфид – полукристаллический термопласт, характеризующийся следующим:
- повышенной физико-механической прочностью;
- широким диапазоном рабочих температур: от минус 196 °C до плюс 240 °C;
- химической стойкостью;
- негорючестью;
- гидрофобностью;
- диэлектрическими свойствами.
Перерабатывается литьем под давлением.
Изготавливается по ТУ 20.16.59-042-66772402-2025.

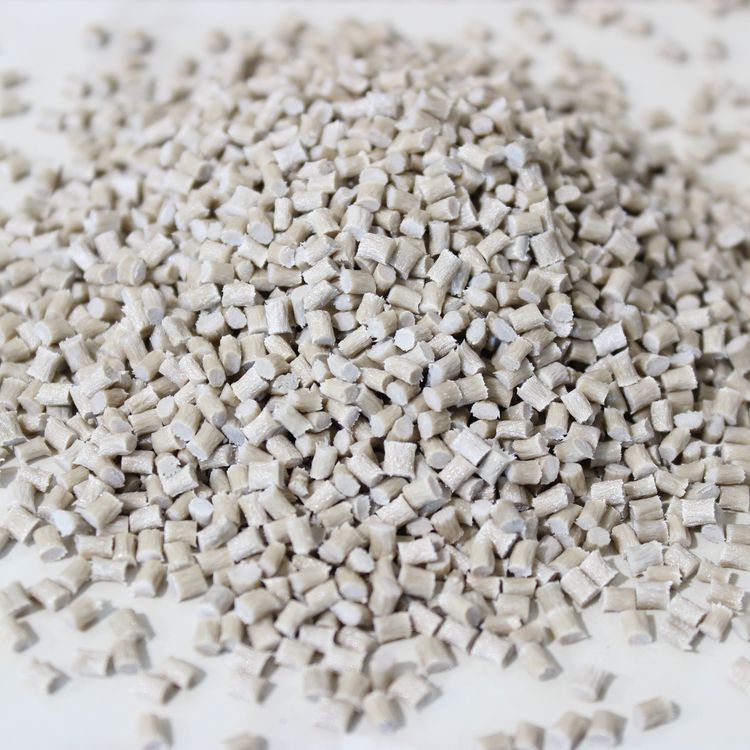

Поставляется в гранулах для литья под давлением размером 2-8 мм.
Упаковка в многослойные бумажные мешки с полиэтиленовым вкладышем.
Тарное место 25 кг.
Свойства Т-клид ПФС М-50
| Показатели качества | Т-клид ПФС М-50 |
| Плотность г/см3 | 1,77-1,98 |
| Прочность при разрыве, МПа, не менее | 80 |
| Ударная вязкость по Шарпи образца без надреза, кДж/м2, не менее | 15 |
| Показатель текучести расплава, г/10 мин | 10-50 |
| Изгибающее напряжение при максимальной нагрузке, МПа, не менее | 150 |
| Относительное удлинение при разрыве, %, не менее | 0,9 |
| Модуль упругости при растяжении, ГПа, не менее | 10 |
| Модуль упругости при изгибе, ГПа, не менее | 10 |
| Удельное объемное электрическое сопротивление, Ом∙см, не менее | 1014 |
| Электрическая прочность, кВ/мм, не менее | 23 |
| Температура изгиба под нагрузкой 1,8 МПа, не менее | 235 |
| Температура плавления, °С, не менее | 280 |
| Водопоглощение за 24 часа, % | 0,01-0,03 |
| Стойкость к горению, категория | ПВ-0 |
| Технологическая усадка продольная, образец пластина D2, % | 0,23 |
| Технологическая усадка поперечная, образец пластина D2, % | 0,53 |
| Термостабильность (320 °С, 5 кг·с), г/10 мин, минут, не менее | 15 |
| Твердость по Шору D, ед. | 87 |
По уровню свойств полифениленсульфид Т-клид ПФС М-50 не уступают мировым аналогам.
Изделия из полифениленсульфида минералонаполненного Т-клид ПФС М-50 могут длительно эксплуатироваться при температурах от минус 70 °С до плюс 220 °С, кратковременно до плюс 260 °С.
