Описание
Полифениленсульфид общего назначения марки Т‑клид ПФС СВ-РГ является вторично переработанным регранулированным стеклонаполненным термопластичным конструкционным материалом, предназначенным для изготовления методом литья под давлением деталей конструкционного, электротехнического и общего назначений.
Описание марки
Полифениленсульфид – полукристаллический термопласт, характеризующийся следующим:
- повышенной физико-механической прочностью;
- широким диапазоном рабочих температур: от минус 196 °C до плюс 240 °C;
- исключительной химической стойкостью;
- негорючестью;
- гидрофобностью;
- диэлектрическими свойствами.
Перерабатывается литьем под давлением.
Изготавливается по ТУ 20.16.59-040-66772402-2023.

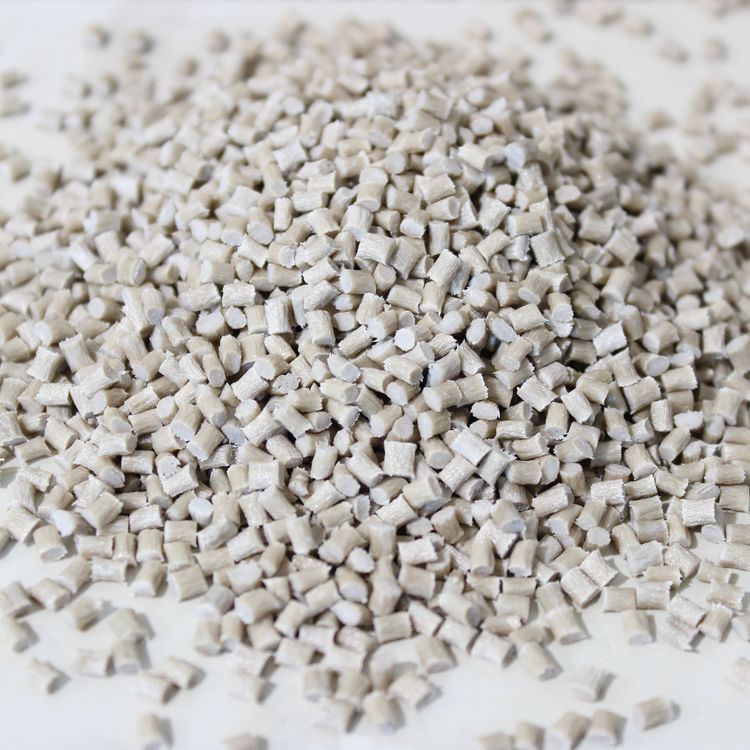

Поставляется в гранулах для литья под давлением размером 2-8 мм.
Упаковка в многослойные бумажные мешки с полиэтиленовым вкладышем.
Тарное место 25 кг.
Свойства Т‑клид ПФС СВ-РГ
| Показатели качества | Т‑клид ПФС СВ-РГ |
| Плотность г/см3 | 1,64-1,90 |
| Прочность при разрыве, МПа, не менее | 130 |
| Ударная вязкость по Шарпи образца без надреза, кДж/м2, не менее | 25 |
| Показатель текучести расплава, г/10 мин | 30-100 |
| Изгибающее напряжение при максимальной нагрузке, МПа, не менее | 200 |
| Относительное удлинение при разрыве, %, не менее | 1,2 |
| Модуль упругости при растяжении, ГПа, не менее | 16 |
| Модуль упругости при изгибе, ГПа, не менее | 16 |
| Удельное объемное электрическое сопротивление, Ом∙см, не менее | 1014 |
| Электрическая прочность, кВ/мм, не менее | 20 |
| Температура плавления, °С, не менее | 270 |
| Водопоглощение за 24 часа, % | 0,01-0,03 |
| Стойкость к горению, категория | ПВ-0 |
| Технологическая усадка, % | 0,3-0,8 |
Применяется для изготовления высокоточных (в том числе тонкостенных), высокопрочных, термостойких деталей в изделиях электронной, электротехнической, машиностроительной и других видов техники. Подходит в качестве заменителя металлов, прессматериалов типа АГ-4В, ДСВ, амино и фенопластов; композиционных материалов на основе полисульфонов, полиарилатов, полифениленоксида, полиамида-66, полибутилентерефталата и других термопластов.
Изделия, в которых используется полифениленсульфид Т‑клид ПФС СВ-РГ, могут длительно эксплуатироваться при температурах от минус 70 °С до плюс 220 °С, кратковременно до плюс 260 °С.
