Описание
Полифениленсульфид угленаполненный Т-клид ПФС УВ-15 — термопластичный конструкционный материал, предназначенный для изготовления методом литья под давлением деталей конструкционного, электротехнического и общего назначений.
Обладает самой меньшей плотностью из всей линейки материалов (самый легкий), антифрикционными и электропроводящими свойствами.
Характеристики марки
Полифениленсульфид – полукристаллический термопласт, характеризующийся следующим:
- повышенной физико-механической прочностью;
- широким диапазоном рабочих температур: от минус 196 °C до плюс 240 °C;
- химической стойкостью;
- негорючестью;
- гидрофобностью.
Перерабатывается литьем под давлением.
Изготавливается по ТУ 20.16.59-035-66772402-2024.

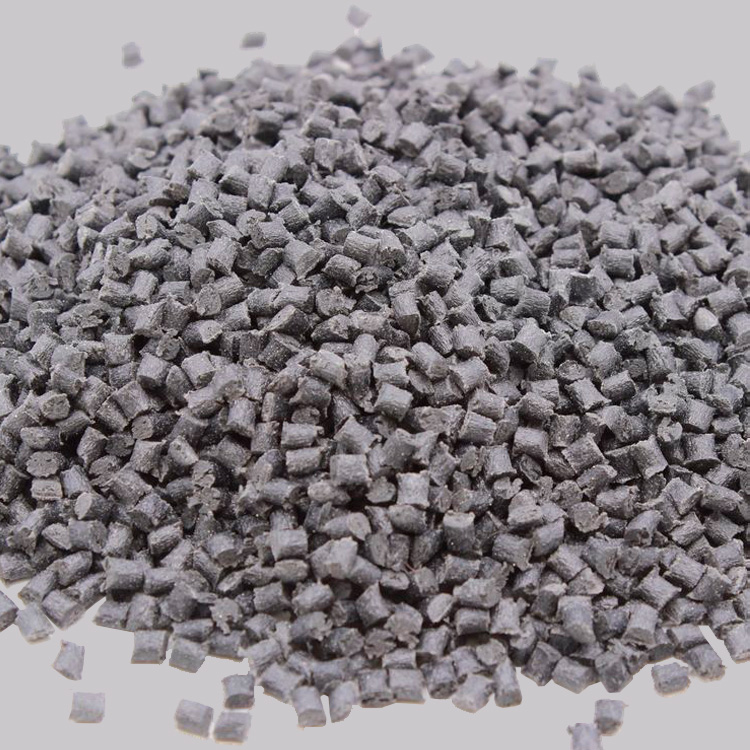

Поставляется в гранулах для литья под давлением размером 2-8 мм.
Упаковка в многослойные бумажные мешки с полиэтиленовым вкладышем.
Тарное место 25 кг.
Свойства Т-клид ПФС УВ-15
| Показатели качества | Т-клид ПФС УВ-15 |
| Плотность г/см3 | 1,35-1,45 |
| Прочность при разрыве, МПа, не менее | 140 |
| Ударная вязкость по Шарпи образца без надреза, кДж/м2, не менее | 25 |
| Показатель текучести расплава, г/10 мин | 70-110 |
| Изгибающее напряжение при максимальной нагрузке, МПа, не менее | 210 |
| Относительное удлинение при разрыве, %, не менее | 1,2 |
| Модуль упругости при растяжении, ГПа, не менее | 14 |
| Модуль упругости при изгибе, ГПа, не менее | 13 |
| Твердость по Шору D, ед | 89 |
| Температура изгиба под нагрузкой 1,8 МПа, не менее | 240 |
| Температура плавления, °С, не менее | 275-285 |
| Водопоглощение за 24 часа, % | 0,01-0,03 |
| Стойкость к горению, категория | ПВ-0 |
| Технологическая усадка, % | 0,25-0,45 |
По уровню свойств материалы не уступают мировым аналогам.
Изделия из полифениленсульфида угленаполненного марки Т-клид ПФС УВ-15 могут длительно эксплуатироваться при температурах от минус 70 °С до плюс 220 °С, кратковременно до плюс 260 °С.
Полифениленсульфид Т-клид ПФС УВ-15 имеет низкую плотность, что позволяет отливать детали значительно легче металлических.
Имеет антифрикционные свойства, подходит для замены металлов, сплавов и антифрикционных материалов на основе баббитов.
Обладает антистатическими (электропроводящими) свойствами.
