Описание
Полиэфирэфиркетон угленаполненный марки Т‑клид ПЭЭК УВ-30 является термопластичным конструкционным материалом, предназначенным для изготовления методом литья под давлением деталей конструкционного, электротехнического и общего назначений.
Характеризуется повышенной физико-механической прочностью.
Применяется для изготовления высокоточных (в том числе тонкостенных), высокопрочных, термостойких деталей. В изделиях машиностроительной, авиационной и других видов техники, медицине.
Характеристики марки
Полиэфирэфиркетон – полукристаллический термопласт, характеризующийся следующим:
- повышенной физико-механической прочностью;
- широким диапазоном рабочих температур;
- химической стойкостью;
- негорючестью;
- антифрикционными свойствами;
- износостойкостью;
- не обладает магнитными свойствами;
- гидрофобностью.
Перерабатывается литьем под давлением.
Изготавливается по ТУ 20.16.40-036-66772402-2025.

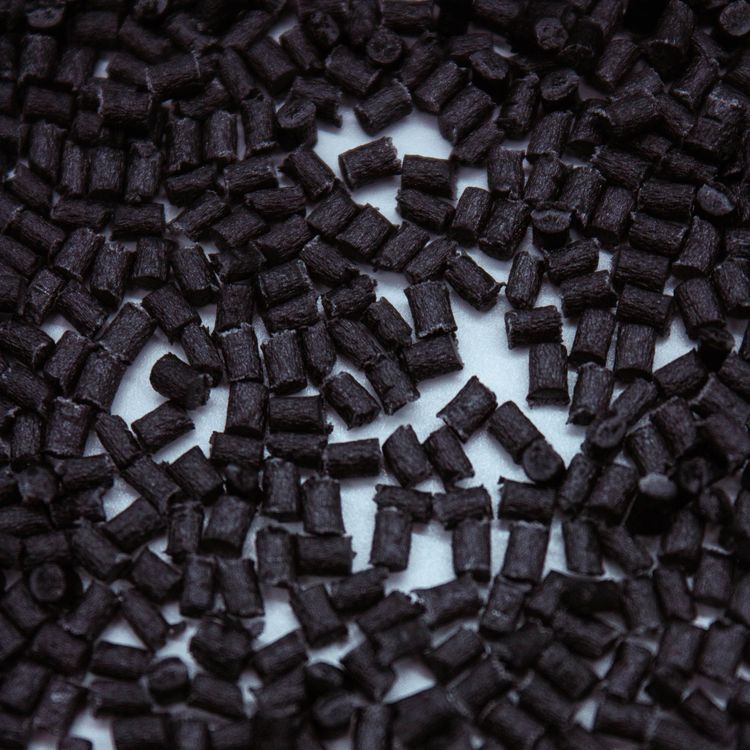

Поставляется в гранулах для литья под давлением размером 2-8 мм.
Упаковка в многослойные бумажные мешки с полиэтиленовым вкладышем.
Тарное место 25 кг.
Свойства Т‑клид ПЭЭК УВ-30
| Показатели качества | Т-клид ПЭЭК УВ-30 |
| Плотность г/см3 | 1,35-1,45 |
| Прочность при разрыве, МПа, не менее | 185 |
| Ударная вязкость по Шарпи образца без надреза, кДж/м2, не менее | 30 |
| Показатель текучести расплава, г/10 мин | 30-80 |
| Изгибающее напряжение при максимальной нагрузке, МПа | 260 |
| Модуль упругости при растяжении, ГПа, не менее | 19 |
| Модуль упругости при изгибе, ГПа, не менее | 19 |
| Относительное удлинение при разрыве, % | 1,4 |
| Температура плавления, °С, не менее | 340 |
| Водопоглощение за 24 часа, % | 0,3 |
| Стойкость к горению, категория | ПВ-0 |
| Твердость по Шору D, ед | 90 |
| Технологическая усадка продольная, образец пластина D2, % | 0,3 |
| Технологическая усадка поперечная, образец пластина D2, % | 0,8 |
Полиэфирэфиркетон Т‑клид ПЭЭК УВ-30 применяется в изделиях в качестве заменителя металлов, пресс-материалов типа АГ-4В, ДСВ, амино и фенопластов; композиционных материалов на основе полисульфонов, полиарилатов, полифениленоксида, полиамида-66, полибутилентерефталата и других термопластов.
Имеет высокие антифрикционные свойства.
