Описание
Полибутилентерефталат стеклонаполненный Т-клид ПБТ СВ-40 является термопластичным конструкционным материалом, предназначенным для изготовления методом литья под давлением деталей, электронной, электротехнической, машиностроительной области и в деталях общего назначения.
Характеризуется высокой прочностью, наиболее сбалансированными свойствами, электрическими свойствами.
Применяется взамен полиамидов, поликарбонатов, полиацеталей, реактопластов и цветных металлов.
Характеристики марки
Полибутилентерефталат – полукристаллический термопласт, относящийся к сложным полиэфирам, характеризующийся следующим:
- повышенной физико-механической прочностью;
- жесткостью и твердостью;
- антифрикционными свойствами;
- стойкостью к растворителям, маслам;
- теплостойкость до 200 °C при добавлении стекла;
- диэлектрическими свойствами.
Перерабатывается литьем под давлением.
Изготавливается по ТУ 20.16.40-044-66772402-2024.

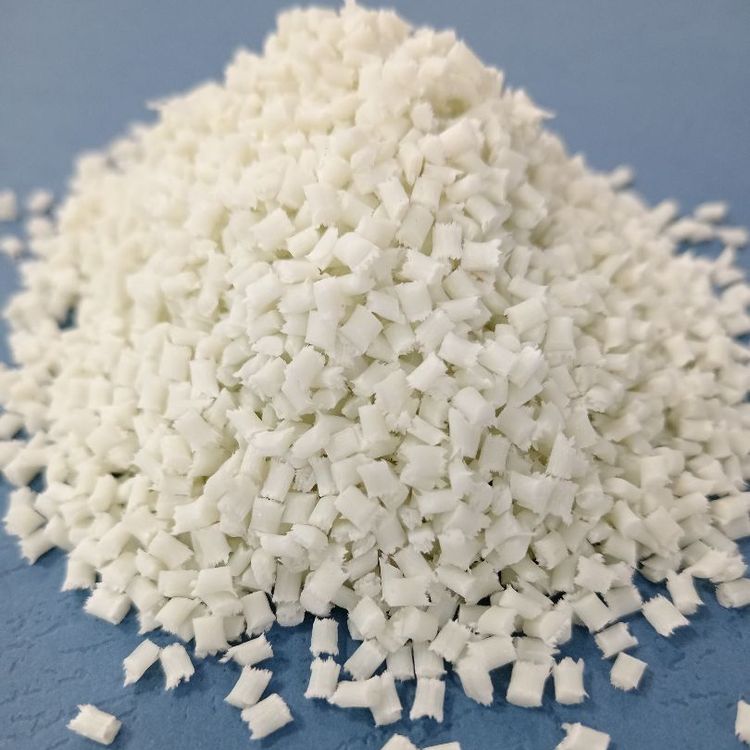

Поставляется в гранулах для литья под давлением размером 2-8 мм.
Упаковка в многослойные бумажные мешки с полиэтиленовым вкладышем.
Тарное место 25 кг.
Свойства Т-клид ПБТ СВ-40
| Показатели качества | Т-клид ПБТ СВ-40 |
| Плотность г/см3 | 1,61-1,67 |
| Прочность при разрыве, МПа | 160 |
| Ударная вязкость по Шарпи образца без надреза, кДж/м2 | 50 |
| Показатель текучести расплава, г/10 мин | 10-30 |
| Изгибающее напряжение при максимальной нагрузке, МПа | 250 |
| Относительное удлинение при разрыве, % | 1,9 |
| Модуль упругости при растяжении, ГПа | 12 |
| Модуль упругости при изгибе, ГПа | 12 |
| Удельное объемное электрическое сопротивление, Ом∙см, не менее | 1015 |
| Электрическая прочность, кВ/мм | 30 |
| Температура изгиба под нагрузкой 1,8 МПа | 205 |
| Температура плавления, °С | 220 |
| Водопоглощение за 24 часа, % | 0,2 |
| Твердость по Шору D, ед. | 87 |
| Стойкость к горению, категория | ПГ |
| Технологическая усадка продольная, образец пластина D2, % | 0,30-0,35 |
| Технологическая усадка поперечная, образец пластина D2, % | 0,90-0,95 |
Температура эксплуатации материала без изменения механических и диэлектрических свойств составляет до 150 °С, кратковременно до 210 °С.
Полибутилентерефталат Т-клид ПБТ СВ-40 имеет хорошие видовые свойства.
